La caméra thermique fait aujourd’hui partie des équipements les plus utilisés par les professionnels de la recherche de fuite non destructive. Capable de visualiser les différences de température invisibles à l’œil nu, elle permet d’identifier rapidement certaines anomalies susceptibles de révéler la présence d’une fuite d’eau.
Mais comment fonctionne réellement cet outil, dans quels cas est-il efficace, et pourquoi reste-t-il indissociable des autres méthodes du diagnostic ?
Cet article fait le point sur le principe de la thermographie, ses applications concrètes sur le terrain et ses limites.
Qu’est-ce qu’une caméra thermique en recherche de fuite ?
Une caméra thermique en recherche de fuite analyse le rayonnement infrarouge émis par les objets et les surfaces. Tout matériau émet naturellement un rayonnement dont l’intensité dépend de sa température : c’est ce signal, invisible pour l’œil humain, que le capteur de la caméra mesure puis convertit en image. C’est le principe de la thermographie infrarouge.

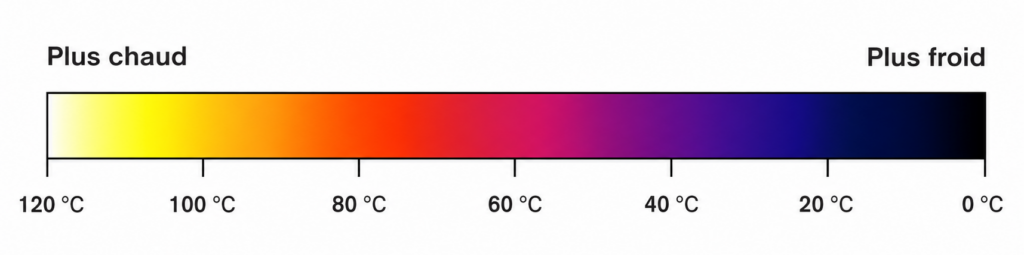

Contrairement à une caméra classique, elle ne produit donc pas une image visible mais une représentation des températures observées. Les écarts thermiques apparaissent sous forme de zones plus chaudes ou plus froides, généralement traduites par une palette de couleurs : les teintes chaudes signalent les surfaces les plus chaudes, les teintes froides les plus fraîches.
Cette cartographie thermique permet au technicien de repérer en un coup d’œil une zone qui « sort » du comportement thermique attendu de la paroi ou du sol examiné.
Comment la caméra thermique détecte-t-elle une fuite ?
Une fuite modifie souvent la température d’un matériau. Par exemple :
une fuite d’eau chaude crée une zone plus chaude ;
une infiltration d’eau froide génère une zone plus froide ;
l’humidité modifie l’inertie thermique des matériaux.
La caméra met en évidence ces anomalies et permet d’orienter rapidement les investigations. Elle ne « voit » pas l’eau directement, mais elle révèle la signature thermique que la présence d’eau laisse sur les matériaux : c’est un indice, à confirmer ensuite par une mesure ciblée.
Comment se déroule un contrôle à la caméra thermique ?

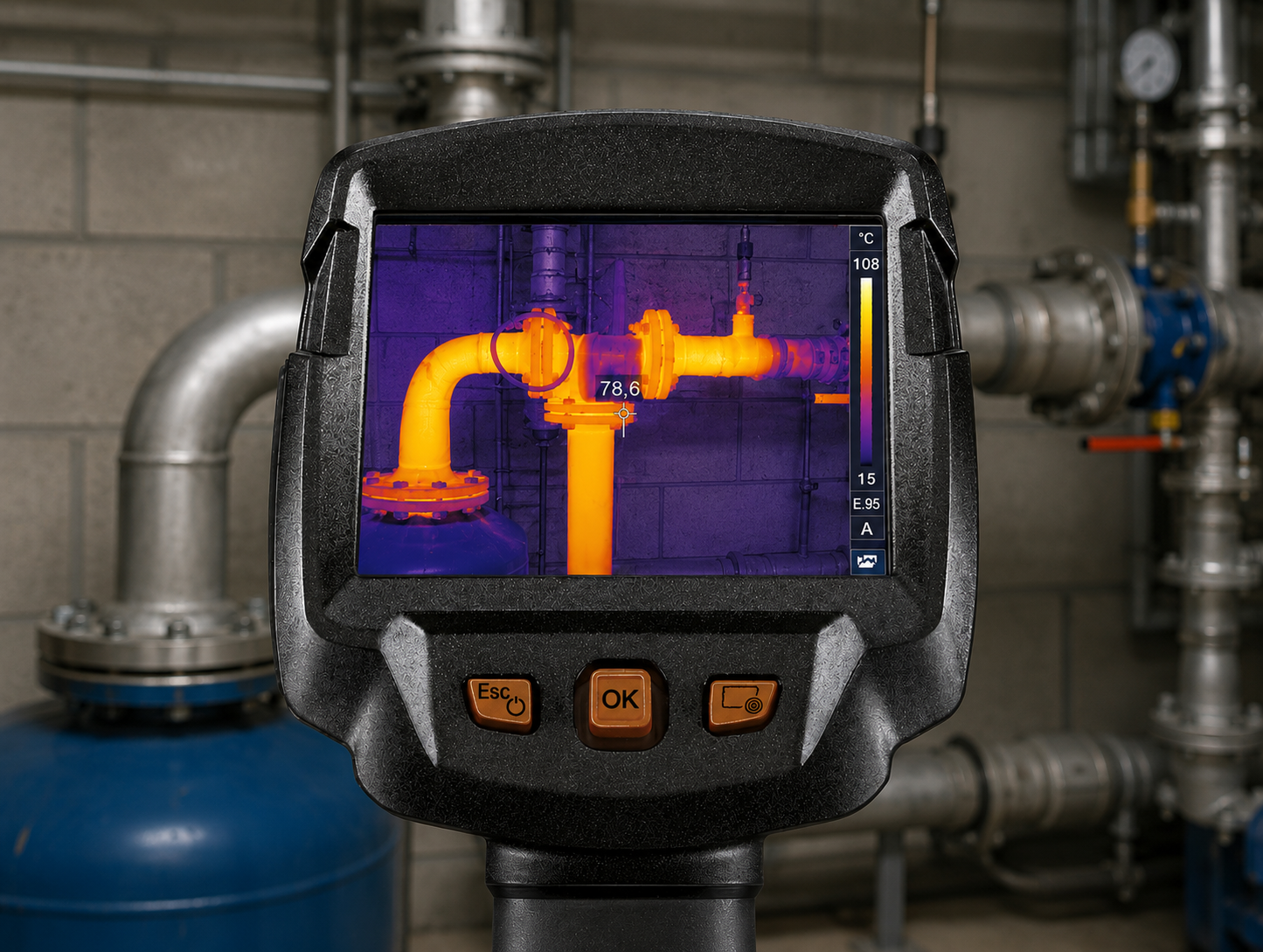

Sur le terrain, le technicien balaie les surfaces suspectes (sol, murs, plafonds) pour cartographier leur comportement thermique. Il recherche les contrastes anormaux, c’est-à-dire les zones dont la température s’écarte nettement de leur environnement immédiat. Un tracé chaud régulier peut par exemple dessiner le cheminement d’un réseau d’eau chaude encastré, tandis qu’une tache froide et diffuse peut trahir une zone humide en cours d’évaporation.
Le contrôle est d’autant plus fiable qu’il existe un écart de température exploitable entre la fuite et son environnement. Le professionnel choisit donc souvent le bon moment (mise en chauffe du réseau, sollicitation du circuit concerné) pour faire apparaître le contraste, puis marque les points suspects qui feront l’objet d’une vérification complémentaire. Dans le bâtiment, cette approche est encadrée par la norme NF EN 13187 relative à la méthode thermographique.
Les principales applications
Les avantages de la caméra thermique en recherche de fuite
Si cet outil s’est imposé dans le diagnostic, c’est qu’il combine plusieurs atouts particulièrement utiles en intervention :
Contrôle rapide
Sans contact
Non destructif
Analyse immédiate
Documentation visuelle du rapport
Les limites de la thermographie
La caméra thermique ne détecte pas directement l’eau. Son efficacité dépend :
- des différences de température ;
- de la profondeur du réseau ;
- des matériaux présents ;
- des conditions ambiantes.
Elle doit souvent être complétée par d’autres méthodes.
Autrement dit, la thermographie est un excellent outil d’orientation, mais rarement un outil de preuve à lui seul. Une anomalie thermique indique où chercher ; elle ne suffit pas toujours à affirmer avec certitude la nature et l’origine exactes de la fuite.
Une méthode à combiner avec d’autres techniques
En recherche de fuite, la caméra thermique s’inscrit dans une démarche globale où plusieurs méthodologies se complètent. Une zone repérée par thermographie est ensuite confirmée par des techniques ciblées : un humidimètre pour quantifier le taux d’humidité d’un matériau, un test de mise en pression pour vérifier l’étanchéité d’un réseau, un gaz traceur ou un colorant pour tracer précisément le trajet de l’eau, ou encore une caméra endoscopique pour inspecter une cavité. C’est le croisement de ces indices qui permet de localiser la fuite avec fiabilité et d’étayer le diagnostic remis au client.
Nous avons d’ailleurs consacré un article complet aux équipements indispensables du chercheur de fuite, dont la caméra thermique fait partie.
Une aide précieuse pour la rédaction du rapport
Les images thermiques constituent d’excellents supports visuels pour illustrer les constatations réalisées sur le terrain. Une capture thermique parle immédiatement au lecteur du rapport : elle montre l’anomalie plutôt que de la décrire, ce qui renforce la clarté et la crédibilité du diagnostic, notamment auprès d’un assureur ou d’un gestionnaire de sinistre. Associée aux autres relevés, elle contribue à documenter visuellement le raisonnement du technicien, de la zone suspecte jusqu’à la conclusion.
Avec une plateforme comme Aquareport, ces captures peuvent être directement intégrées au dossier d’intervention puis au rapport final, accompagnées d’un commentaire, au même titre que les autres méthodologies de recherche de fuite.
Voici pour preuve un exemple de rapport où figurent différentes méthodologies utilisées dans le cadre d’une recherche de fuite non destructive :
